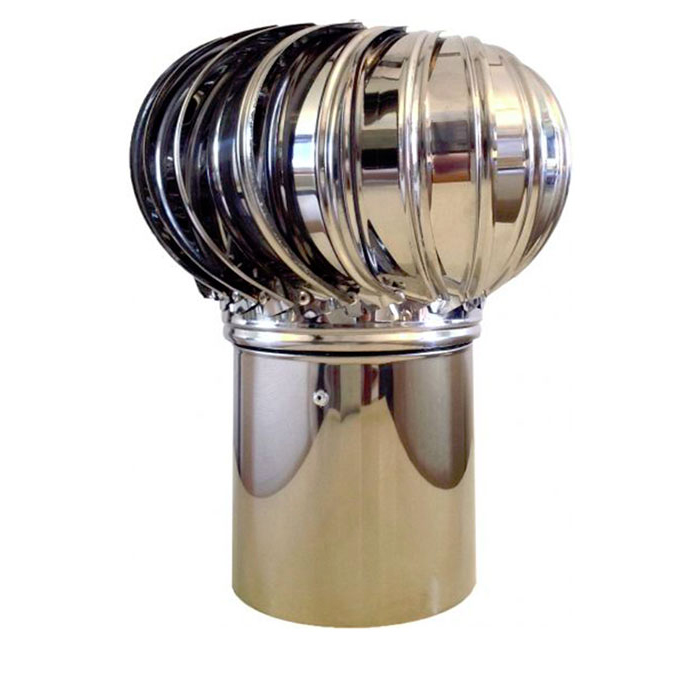

Турбодефлектор из нержавеющей стали
Турбодефлектор из нержавеющей стали ТД Ø100-1000. Варианты диаметра посадочного места в диапазоне от 100 до 1000 мм.
Вентиляционные турбины предназначены для усиления тяги в вентиляционных шахтах с помощью ветрового напора, а также защиты от попадания атмосферных осадков.
Производитель
OOO Дефлектор 21
176,88 Br
Диаметр посадочного места
Ротационный дефлектор - это элемент естественной вентиляции помещений, создающий повышенную тягу в вентиляционном канале. Вращаясь, дефлектор вытягивает воздух из шахты и создает разряжение воздуха в вентканале. После монтажа Вентдефлектора обеспечивается необходимый воздухообмен помещения: нормализуется микроклимат, снижается влажность, исчезают запахи.

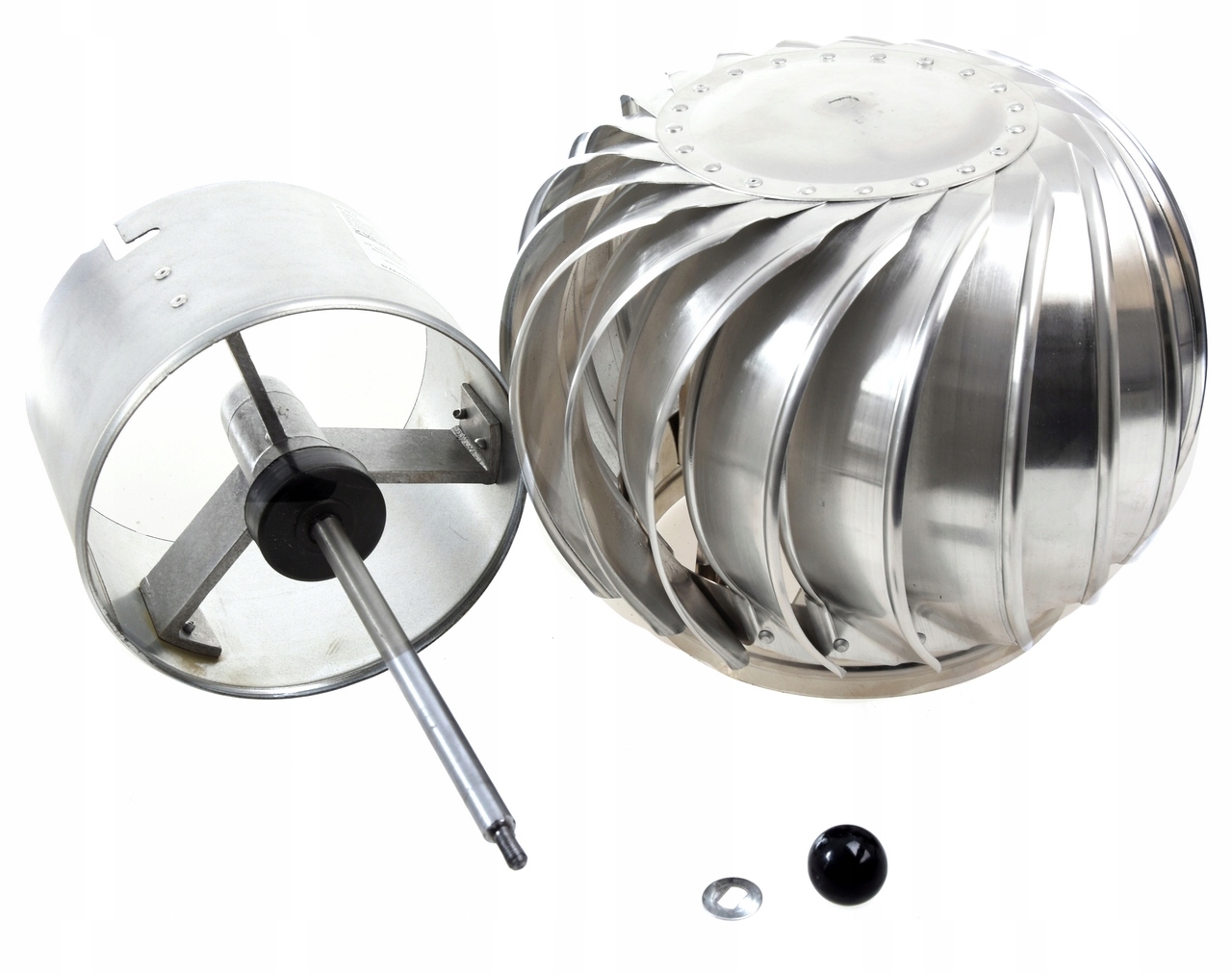

Конструктивно турбодефлектор представляет собой комбинацию многолопастного вертикально-осевого ветряка и центробежного насоса.
Принцип действия турбодефлектора
Ветровые потоки попадают в лопасти активной головки устройства и обеспечивают ее непрерывное круговое движение. В результате возникает центробежная сила, создающая разрежение, которое, в свою очередь, образует эффективную тягу в вентиляционном канале. Вне зависимости от направления ветра, головка турбодефлектора всегда вращается в одном направлении, что исключает опрокидывание тяги.
Активная головка, адаптированная под различные климатические условия, при вращении обеспечивает усиление тяги в вентиляционном канале минимум на 25%.

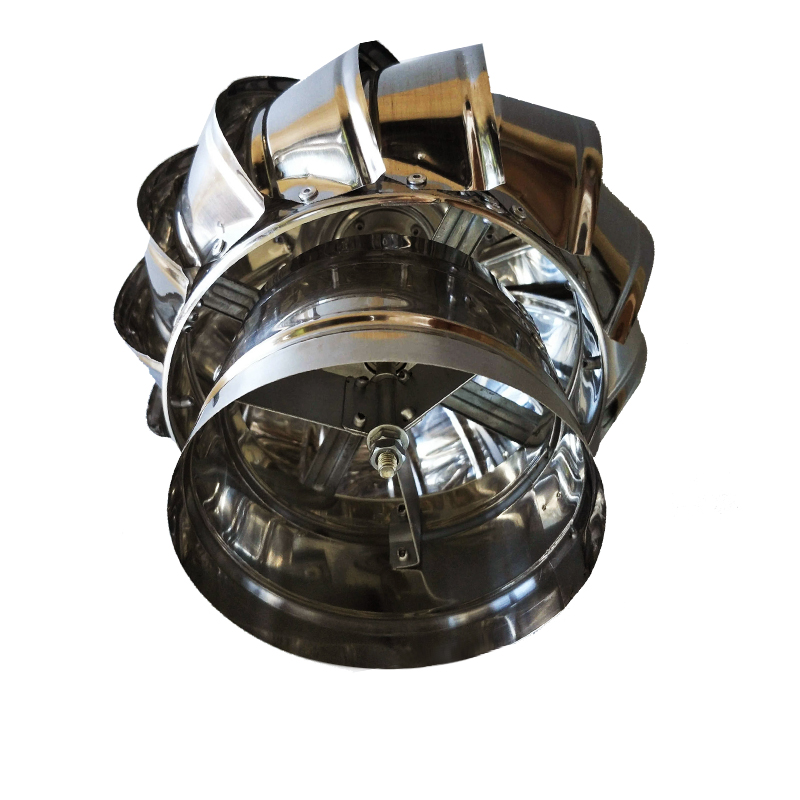

Основание турбодефлектора, выполненное из качественной стали, служит для надежной фиксации турбодефлектора на любом типе крыши.

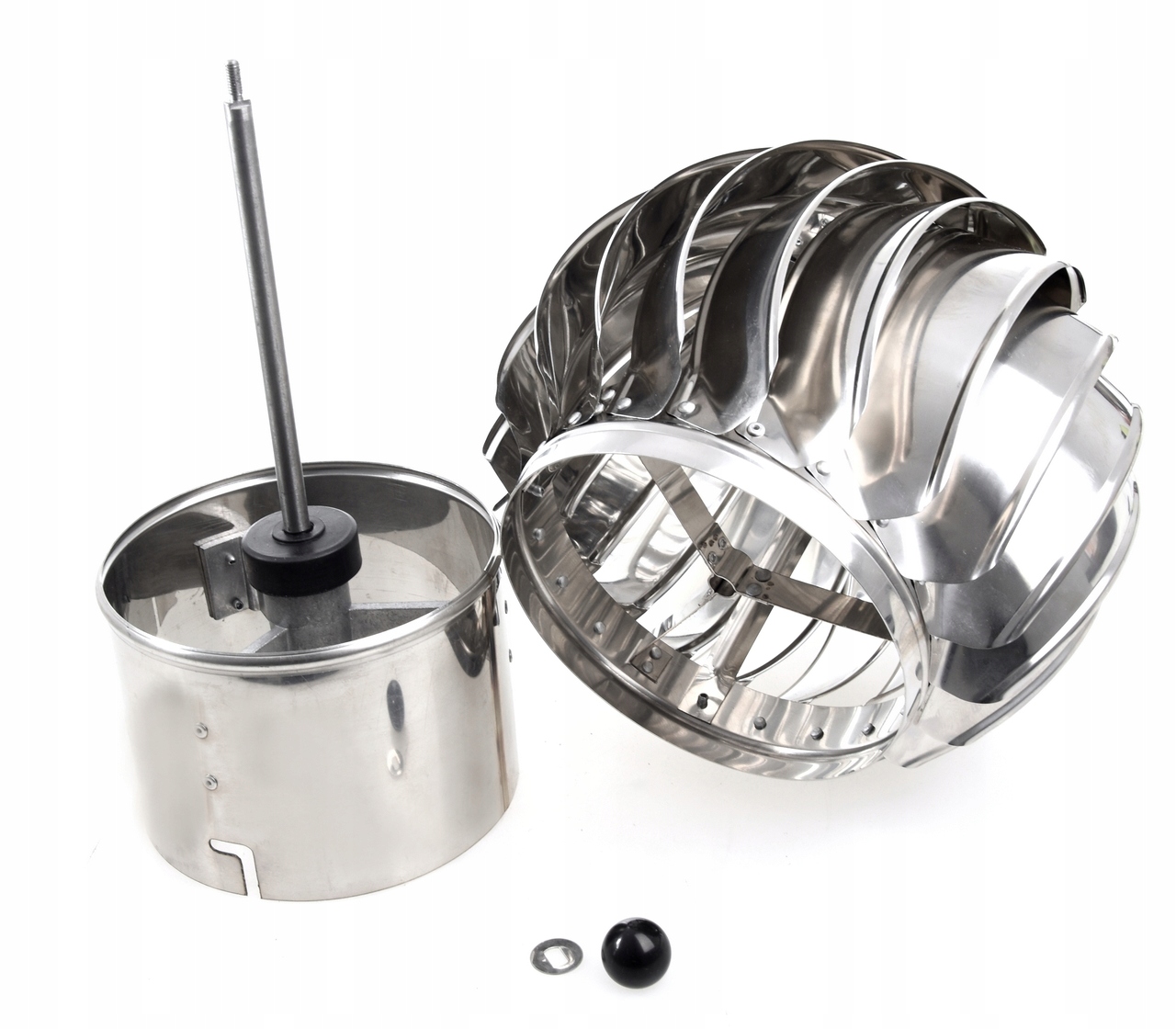

Ось вращения с заводской балансировкой обеспечивает равномерность и плавность вращения лопастей.
Узел вращения, защищенный от попадания влаги, позволяет эксплуатировать устройство при температуре от -50 до +50 °С.
Турбодефлектор работает без потребления электроэнергии, используя ветер как единственный источник энергии. Принцип действия турбодефлектора для вентиляции очень прост: Ветер, попадая в лопасти, заставляет вращаться головку устройства. Тем самым создается разряжение воздуха в вентиляционном канале, что способствует усилению тяги. Для того чтобы турбина начала работать, достаточно ветра скоростью 0,5 м/с, т.к. все детали сделаны из тонкого и лёгкого материала. Чем сильнее ветер, тем выше мощность турбодефлектора и тем лучше в вентканалах тяга.

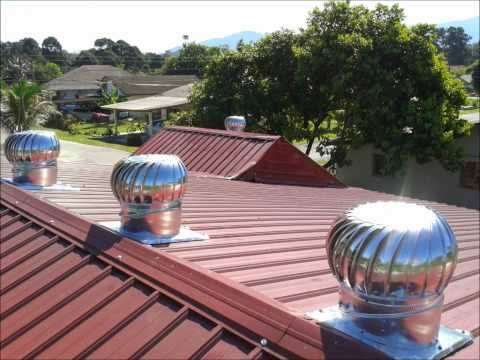

Турбовентиляторы целесообразно использовать прежде всего для вытяжки промышленных загрязнителей, таких как дым, пыль, ядовитые газы, влажность, пары, тепло, запах, сырость и многие другие т.к. они обеспечивают значительное улучшение вентиляции (в складских помещениях, сухих туалетах, прачечных, очистных сооружениях и других местах, где требуется хорошая вентиляция).

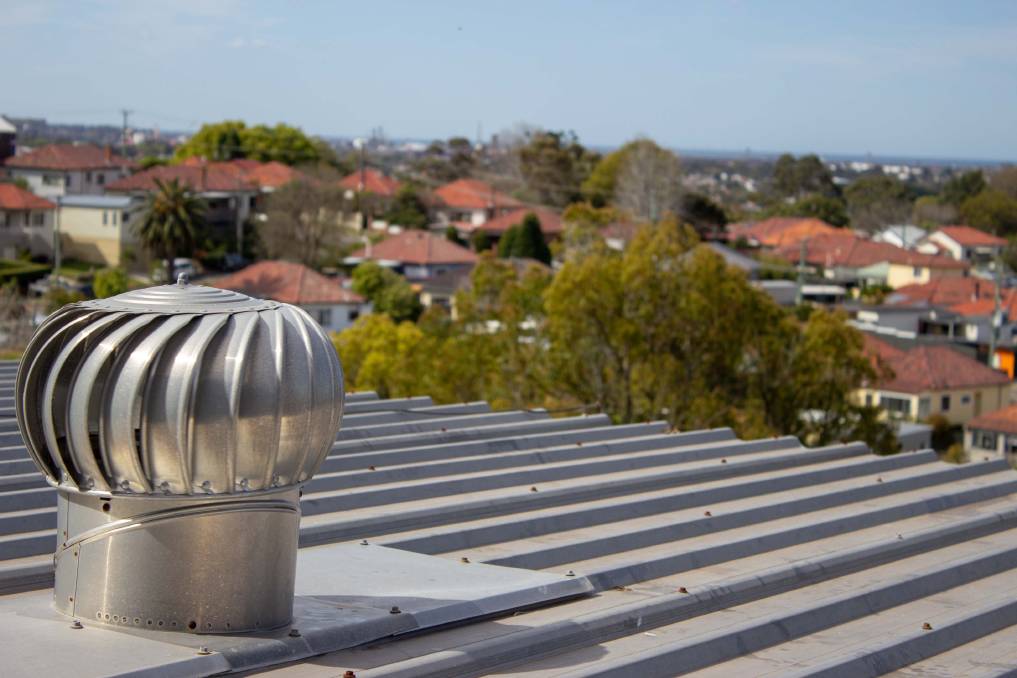

Турбовент можно установить непосредственно в трубу или конденсатор с трубой. Благодаря эффективной конструкции вентилятор турбодефлектора не зависит от направления ветра.
Ветер, попадая в лопасти, заставляет вращаться головку устройства. Тем самым создается разряжение воздуха в вентиляционном канале, что способствует усилению тяги.
Для того чтобы турбина начала работать, достаточно ветра скоростью 0,5 м/с, т.к. все детали сделаны из тонкого и лёгкого материала. Чем сильнее ветер, тем выше мощность турбодефлектора.
Использование Турбодефлекторов позволяет решить типичные проблемы вентиляции с которыми сталкиваются практически все застройщики, управляющие компании, жильцы домов и квартир, строители
Почему выгодно ставить ротационную вентиляционную турбину «ТурбоДефлектор»?
Пять основных преимуществ вентиляционной турбины
Турбина работает за счет ветра - не требуется источник энергии
Активная головка вентиляционного турбодефлектора вращается под воздействием ветра, создавая разряжение в вентиляционном канале, что способствует усилению тяги
Долговечность конструкции дефлектора
Срок эксплуатации 15 лет
Простой монтаж
Монтаж ТурбоДефлектора не требует специальных навыков и знаний в области вентиляции
Защищенность системы вентиляции
Обеспечивается максимальная защита от птиц, исключается задувание ветра, дождя и снега
Эффективность вентиляции
В 4 раза эффективнее других дефлекторов
Преимущества наших турбодефлекторов:
Прочность конструкции
В конструкции турбодефлектора мы использует металл разной толщины на всех моделях от TD-100 до TD-1000 для целостности конструкции
Прочный шток
Шток внутри используем из каленного металла, разной толщины в зависимости от диаметра дефлектора
Усиление конструкции
Свыше TD-300 делаем дополнительное усиление для исключения разбаллансировки в процессе эксплуатации
Двойное усиление
От TD-500 и выше дополнительное (двойное) усиление для исключения разбаллансировки в процессе эксплуатации
Удлиненая конструкция
Удлиненное посадочное место для устойчивости при монтаже и исключения вырывания турбодефлектора с установленного места
Окраска в цвета RAL
У нас есть возможность полимерной (очень долговечной) покраски турбин в любой цвет по RAL
Увеличенная гарантия
Гарантийный период для строительных организаций 5 лет, управляющим компаниям 3 года.
Вентшахта с ротационной вентиляционной турбиной «ТурбоДефлектор» выгоднее на 25%!
Распространенная вентшахта
Высота канала 3 м
Размер 2x0,5 м
Работа каменщика 198 руб
12 (кв.м) x 500 (руб)
12 (кв.м) x 500 (руб)
Кирпичи (800 шт) 444 руб
Козырек 157 руб
Итого: 800 руб
Распространенная
вентшахта
Высота канала 3 м
Размер 2x0,5 м
Работа каменщика 198 руб
12 (кв.м) x 500 (руб)
12 (кв.м) x 500 (руб)
Кирпичи (800 шт) 444 руб
Козырек 157 руб
Итого: 800 руб
Распространенная
вентшахта
Высота канала 3 м
Размер 2x0,5 м
Работа каменщика 198 руб
12 (кв.м) x 500 (руб)
12 (кв.м) x 500 (руб)
Кирпичи (800 шт) 444 руб
Козырек 157 руб
Итого: 800 руб
Вентшахта с ротационной вентиляционной турбиной «ТурбоДефлектор»
Выгоднее на 25%!
Высота канала 1,5м
Размер 2x0,5м
Работа каменщика 99 руб
6 (кв.м) x 500 (руб)
6 (кв.м) x 500 (руб)
Кирпичи (400 шт) 212 руб
ТурбоДефлектор 125 руб
Переход 149 руб
Итого: 595 руб
Вентшахта с ротационной вентиляционной
турбиной «ТурбоДефлектор»
Выгоднее на 25%!
Высота канала 1,5м
Размер 2x0,5м
Работа каменщика 99 руб
6 (кв.м) x 500 (руб)
6 (кв.м) x 500 (руб)
Кирпичи (400 шт) 212 руб
ТурбоДефлектор 125 руб
Переход 149 руб
Итого: 595 руб
Вентшахта с ротационной вентиляционной турбиной «ТурбоДефлектор»
Выгоднее на 25%!
Высота канала 1,5м
Размер 2x0,5м
Работа каменщика 99 руб
6 (кв.м) x 500 (руб)
6 (кв.м) x 500 (руб)
Кирпичи (400 шт) 212 руб
ТурбоДефлектор 125 руб
Переход 149 руб
Итого: 595 руб
Турбовент может решить проблему нагрева помещений в летний период
Крыша здания, которая подвергается воздействию лучей солнца, может достигать температуры 60-80 °С, это сделает температуру в помещении колеблющейся от 34-40 °С, не говоря уже о том, если в пространстве есть активность, которая увеличивает температуру помещения. Жара, которая постоянно подвергается воздействию в течение всего дня, делает его неудобным для человека, который находился в помещении.
Турбодефлектор работает с помощью энергии ветра снаружи и продолжать вращаться при любой скорости ветра, он подходит для подключения различных типов крыш с различными меняющимися погодными условиями (дождь, засуха, сильный ветер и т. д.), производится в вариациях размеров, а также цветовых вариантах с порошковой окраской. Все это делает турбовент правильным решением для вашей недвижимости в различных типах зданий.
Компания Дефлектор 21 предлагает большой выбор типоразмеров Турбодефлекторов, что позволяет подобрать Турбодефлектор для установки на уже проложенный воздуховод.
Турбодефлектор производится в следующих вариантах диаметра основания ØD (см. рис.):
100, 110, 115, 120, 125, 130, 140, 150, 160, 165, 170, 180, 200, 250, 300, 315, 355, 400, 450, 500, 600, 680, 800 и 1000 мм
С усилением и двойным усилением
| Модель | Диаметр посадочного места ØD | Размеры в упаковке | Вес |
| TD-100 | 100 мм | 29х29х35 см | 2,3-2,6 кг |
| TD-110 | 110 мм | ||
| TD-115 | 115 мм | ||
| TD-120 | 120 мм | ||
| TD-125 | 125 мм | ||
| TD-130 | 130 мм | ||
| TD-140 | 140 мм | ||
| TD-150 | 150 мм | ||
| TD-160 | 160 мм | ||
| TD-165 | 165 мм | ||
| TD-170 | 170 мм | ||
| TD-180 | 180 мм | ||
| TD-200 | 200 мм | 34х34х35 см | 2,7 кг |
| с усилением | |||
| Модель | Диаметр посадочного места ØD | Размеры в упаковке | Вес |
| TD-250 | 250 мм | 43х43х50 см | 3-4 кг |
| TD-300 | 300 мм | ||
| TD-315 | 315 мм | ||
| TD-350 | 350 мм | ||
| TD-355 | 355 мм | ||
| с двойным усилением | |||
| Модель | Диаметр посадочного места ØD | Размеры в упаковке | Вес |
| TD-400 | 400 мм | 60х60х55 см | 3-5 кг |
| TD-450 | 450 мм | ||
| TD-500 | 500 мм | ||
| TD-600 | 600 мм | 90х90х75 см | 9-15 кг |
| TD-680 | 680 мм | ||
| TD-800 | 800 мм | ||
| TD-1000 | 1000 мм | 120х120х90 см | 20 кг |
| Модель / диаметр ØD | Размеры в упаковке / вес |
| TD-100 / 100 мм | 29х29х35 мм / 2,3-2,6 кг |
| TD-110 / 110 мм | |
| TD-115 / 115 мм | |
| TD-120 / 120 мм | |
| TD-125 / 125 мм | |
| TD-130 / 130 мм | |
| TD-140 / 140 мм | |
| TD-150 / 150 мм | |
| TD-160 / 160 мм | |
| TD-165 / 165 мм | |
| TD-170 / 170 мм | |
| TD-180 / 180 мм | |
| TD-200 / 200 мм | 34х34х35 мм / 3,7 кг |
| с усилением | |
| Модель / диаметр ØD | Размеры в упаковке / вес |
| TD-250 / 250 мм | 43х43х50 мм / 7-9 кг |
| TD-300 / 300 мм | |
| TD-315 / 315 мм | |
| TD-350 / 350 мм | |
| TD-355 / 355 мм | |
| с двойным усилением | |
| Модель / диаметр ØD | Размеры в упаковке / вес |
| TD-400 / 400 мм | 60х60х55 мм / 13-15 кг |
| TD-450 / 450 мм | |
| TD-500 / 500 мм | |
| TD-600 / 600 мм | 90х90х75 мм / 19-25 кг |
| TD-680 / 680 мм | |
| TD-800 / 800 мм | |
| TD-1000 / 1000 мм | 120х120х90 мм / 22 кг |
Производитель
ООО "Дефлектор 21"
Страна производства
Россия, Чувашская Республика, Чебоксарский р-н, пос. Кугеси, ул. Калинина, 10
Гарантия
Гарантийный период 60 месяцев
Условия возврата и обмена
Возврат товара осуществляется в течение 14 дней по договоренности.Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.
Сроки возврата
Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).
Обратная доставка товаров осуществляется по договоренности.
Разумные правила гарантии и возврата:
Технически сложный товар отправляется на экспертизу в наш сервисный центр.
На товаре не должно быть следов механического или электротермического повреждения.
Если вы хотите просто вернуть качественный товар, должны быть полностью сохранены внешний вид, комплектация и упаковка.
Чтобы мы могли принять у вас товар, нужен гарантийный талон - Обмен и возврат товара возможен только по нашему юридическому адресу.
Курьеры и служба доставки не могут обменять товар.
Способы доставки
Самовывоз.
Доставка курьером по Минску.
Доставка службой доставки по РБ и СНГ.
Способы оплаты
Электронная оплата WebPay картой Visa, Mastercard, БЕЛКАРТ.
Оплата картой Visa, Mastercard, БЕЛКАРТ через терминал.
Безналичный расчет для юр. и физ. лиц.
Наличными.
→ Подробнее об оплате
Вентиляционная турбина - это универсальное и современное решение в системе воздухообмена, которое может применяться на самых разных типах крыш, для вентиляции как комнаты, так и целого ангара. Вентиляция без электричества - это правильное решение для вашей недвижимости в различных типах зданий (заводы, склады, фермы, рестораны, жилые дома, частные дома и т.д.)
Остерегайтесь подделок!
У нас только оригинальные ТурбоДефлекторы, собранные в заводских условиях
Почему выгодно ставить ротационную вентиляционную турбину
Пять основных преимуществ«Турбо Дефлектора»
Почему выгодно ставить ротационную вентиляционную турбину
Пять основных преимуществ «Турбо Дефлектора»
Вентиляция без электричества
Не требуется источник энергии - Турбодефлектор вращается под воздействием силы ветра!
Долговечность конструкции
Срок эксплуатации ТурбоДефлектора 15 лет и более, гарантия производителя до 3 лет!
Усиление вентиляции
В 4 раза эффективнее других дефлекторов - значительное усиление тяги в вентиляционном канале!
Простой монтаж
Простой монтаж
Монтаж ТурбоДефлектора не требует специальных навыков и знаний в области вентиляции!
Защищенность вентиляции
Обеспечивается максимальная защита от птиц, дождя и снега, а также исключается задувание ветра!
Для кого могут быть полезны вентиляционные турбины
Частные лица
Строительные
компании
ТСЖ и управляющие
компании
Владельцы складов
и производств
Животно-водческие
хозяйства
Владельцы
торговых точек
Климатические
компании
Продавцы строительных
материалов
Сфера использования ротационных вентиляционных турбин
Установка турбодефлектора дает существенное усиление тяги в вентиляционном канале. Это нормализует циркуляцию воздуха и решает проблему вентиляции в различных областях применения
Сельско-хозяйственные помещения
В животноводческих комплексах для удаления газов и влажности.
Общественные помещения
Для бассейнов, спортивных комплексов и других общественных мест.
Любые другие помещения
Для подвалов, гаражей, ангаров и т.п.
Решаемые проблемы вентиляции
Это проблемы вентиляции, с которыми сталкиваются многие застройщики, управляющие компании, жильцы домов и квартир, владельцы производственных зданий и складских помещений
Высокие затраты на электричество вентиляционных систем
Сырость в помещении
Задувание ветра в вентиляционные каналы и квартиры
Опрокидывание тяги в вентиляционных каналах
Слабая вентиляция на верхних этажах многоквартирных домов
Недостаточный воздухообмен
Турбодефлектор нового поколения — «Нанодефлектор»
Преимущества нанодефлектора
Практика показала, что у традиционого ротационного дефлектора изготовленного из металла есть недостатки, которые были учтены при проектировании турбодефлектора нового поколения — Нанодефлектор, где все эти недочеты отсутствуют.
Стоимость
При производстве «Нанодефлектора» применяется УФ-стабилизированный АБС-пластик, который не боится мороза, влаги, жары, солнца, при этом он очень легкий и прочный. Рабочие температуры от +80 до -40°C. Любой металл дороже АБС-пластика. Любой металл подвержен окислению, что начинает со временем препятствовать нормальному вращению ротационной вентиляционной турбины. В производстве металлических образцов используется много ручного труда, из-за чего точность деталей страдает, что влечет за собой много брака, и это также влияет на конечную стоимость. Этапов производства, как и сотрудников, использующихся при производстве изделий из металла больше, чем при производстве Нанодефлектора, что также увеличивает цену. Наше производство автоматизировано, все детали Нанодефлектора отливаются на поточной линии, поэтому любая деталь идеального качества, благодаря чему наше производство безотходное. Стоимость сырья, автоматизированное и безотходное производство, минимальное использование ручного труда делают конечную стоимость нанодефлектора ниже аналогов.
Заводское производство
Из-за большого количества ручных этапов при производстве металлических ротационных вентиляционных турбин многие детали на симметричны. Это, а также последующая ручная сборка с заклепыванием частей дефлектора между собой, приводят к тому, что все металлические образцы в готовом виде разбалансированы и крутятся не ровно. Эта разбалансированность в дальнейшем приводит к разбиванию посадочного места и в конечном итоге к поломке ротационной вентиляционной турбины. В Нанодефлекторе все детали идеально симметричны, что при сборке любого готового Нанодефлектора позволяет обеспечить одинаково стабильную работу. Пластиковый дефлектор полностью литой и изготавливается на производстве при помощи пресс-форм и производственных линий, что практически исключает ручной труд и гарантирует идеальную точность, симметричность и балансировку, что обеспечивает равномерность вращения. Это также обеспечивает быстроту и легкость производства, отсутствие брака, равномерность цвета при добавления красителя в сырье, и в итоге низкую себестоимость продукции.
Легкость замены подшипников
В любой ротационной вентиляционной турбине самым уязвимым местом являются подшипники, они выходят из строя в первую очередь. Поэтому при производстве любого ротационного дефлектора главной задачей производителя становится защита подшипников от окисления из-за агрессивных сред, а также от преждевременного износа из-за неравномерного кручения ротационной вентиляционной турбины и сильной нагрузки на подшипники из-за большого веса. Все эти факторы в Нанодефлекторе максимально проработаны, что позволяет подшипникам служить максимально долго. Но необходимо понимать, что у любого подшипника есть свой срок службы даже при идеальных условиях. Нанодефлектор спроектирован таким образом, чтобы было возможно произвести замену подшипников максимально легко и удобно даже не специалистом. Мы используем качественные дорогие подшипники SKF производства Италии и NSK производства Японии. В турбодефлекторах мало кто использует качественные дорогие подшипники, что приводит к их быстрому износу и остановке всей турбины в целом.
Качество сборки и сбалансированность
Из-за упомянутого выше большого количества ручных этапов при производстве металлической ротационной вентиляционной турбины многие детали не симметричны. Это, а также последующая ручная сборка с заклепыванием частей дефлектора между собой, приводят к тому, что все металлические образцы в готовом виде разбалансированы и крутятся не ровно. Эта разбалансированность в дальнейшем приводит к разбиванию посадочного места и в конечном итоге к поломке турбины. В Нанодефлекторе все детали идеально симметричны, что позволяет обеспечить одинаково стабильную работу.
Бесшумность
Разбалансированность ротационной вентиляционной турбины из металла со временем ухудшается, это может привести к появлению неприятного металлического звука. Особенно актуальным это становится для владельцев жилых помещений, так как этот звук резонирует по трубе и мешает комфортному времяпрепровождению. По отзывам были случаи, когда дети из-за этого боялись ночью спать. В Нанодефлекторе нет разбалансировки как в начале, так и в течение дальнейшей работы, соответственно нет шума, что способствует комфортному отдыху дома и нормальной работе в офисе.
Продуманная аэродинамика
Конструкция разработана таким образом, чтобы на кручении дефлектор превосходил по характеристикам все существующие модели на рынке. Это обеспечено за счет продуманной аэродинамики лопаток и крышки, точной балансировки конструкции и легкого веса. Все это позволяет предлагаемой модели начинать кручение при более слабом ветре и дольше крутиться с большей скоростью, что в итоге обеспечивает большее совокупное общее время полезной работы дефлектора, а, соответственно, и намного более эффективную работу системы вентиляции в целом.
Легкость конструкции
Стандартный вес Нанодефлектора с диаметром 160 мм 1015 грамм. Вес металлической ротационной вентиляционной турбины такого же диаметра 2500 грамм. Тяжелый вес образует давление на подшипники и приводит к их быстрому износу. Кроме того, тяжелый вес ротационной вентиляционной турбины из металла создает эффект маятника на трубе, из - за чего труба, на которую он установлен, со временем может начать раскачиваться. Нанодефлектор в 2,5 раза легче металлического, давление на подшипники меньше, а значит срок службы как подшипников, так и Нанодефлектора дольше. Легкий вес Нанодефлектора не расшатывает трубу, эффект маятника если и присутствует, то значительно меньший. Нанодефлектор весит в 2.5 раза меньше металлического, что уменьшает стоимость логистики.
Долговечность
Нанодефлектор благодаря продуманным креплениям и многочисленным ребрам жесткости, в отличиии от металлических дефлекторов, имеет прочную конструкцию и при ударе не деформируется. Его характеристики позволяют выдерживать более сильное механическое воздействие, чем выдерживают металлические ротационные вентиляционные турбины. Конструкция всех деталей продумана таким образом, чтобы весь дефлектор был жестким, плотно собранным, не разбалтывался со временем и был долговечным. Для этого сделаны ребра жесткости на ободах, крышке, основании и лопатках, защелки на лопатках цилиндрической формы с выступами с двух сторон. Благодаря вышеописанному конструктивному исполнению дефлектора достигнута жесткость всей конструкции, баланс при кручении, бесшумность, улучшенные эксплуатационные характеристики и намного более длительный срок службы.
Закрытая конструкция
В открытой конструкции металлической ротационной вентиляционной турбины на ось и подшипники попадает влага в виде дождя и снега. Конденсат по оси стекает вниз по втулке к основанию, где находится подшипник. Несмотря на разного рода защиту вода попадает внутрь подшипника. Зимой она там замерзает и подшипник перестает крутиться до оттепели. Также из-за постоянного попадания влаги ось и подшипник окисляются и металлическая ротационная вентиляционная турбина быстро выходит из строя. В Нанодефлекторе конструкция продумана так, чтобы влага не попадала на ось и подшипники, что обеспечивает более долговечную работу Нанодефлектора. Низкая теплопроводность АБС-пластика (меньше стали в 70 раз) также препятсвует образованию конденсата от резкой смены температуры. Влаги на ось и подшипники попадает значительно меньше, что увеличивает срок их службы и самой турбины в целом.
-
Мы предлагаем вам рассмотреть наиболее популярные устройства для специальной вентиляции, которые обеспечивают приток свежего воздуха в различные помещения, их преимущества, недостатки и особенности применения.
Вентиляция жилых помещений: виды, принцип действия
-
